Инструкция по монтажу петли-доводчика СТН 2432

1. Подготовка рамы и створки

• Положить дверь на горизонтальную поверхность.
• Выставить створку по периметру.

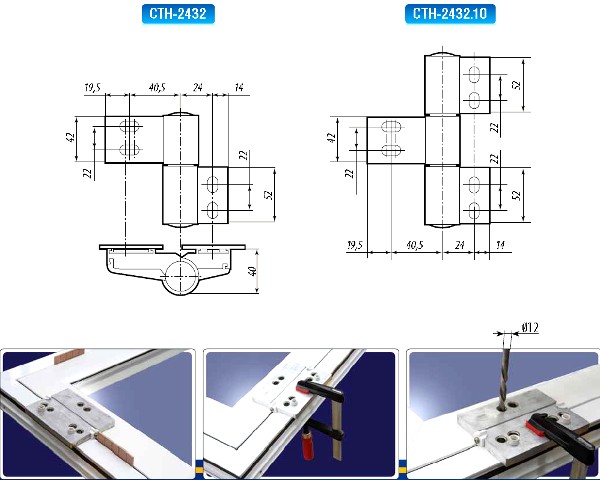

• Разметить стойки створки и рамы для сверления отверстий в соответствии с выбранным вариантом установки петель.
• Установить кондуктор СТН-1034 и просверлить по нему сверлом Ø12 мм отверстия на раме и створке.

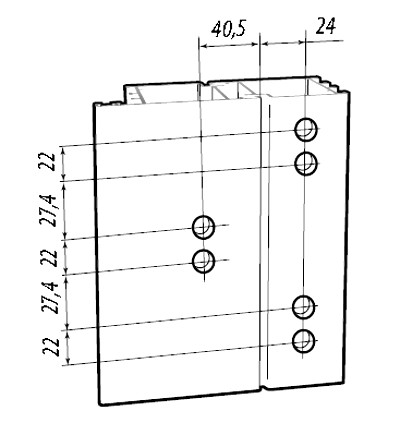

Схема сверления отверстий в стойках двери и проема для установки петли-доводчика СТН-2432.

• Использовать кондуктор СТН-1034

2. Установка полупетли на раме

• В профиль рамы и профиль створки вставить сухари для крепления петель, совместив отверстия в сухарях с просверленными отверстиями.

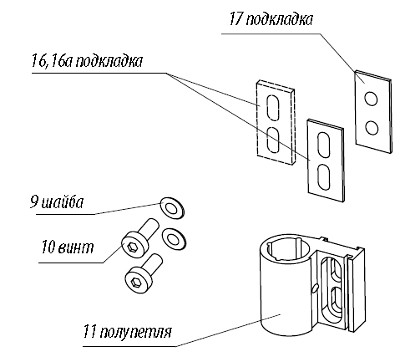

• Подкладку 17 установить на раму. Подкладку 16 или 16а установить на полупетлю 11. Толщину подкладок – 1,6 мм или 3,2 мм - выбирать с учетом требуемого прижима.
• Установить нижнюю полупетлю 11 на раму и закрепить винтами 10 с шайбами 9. Усилие затяжки винтов 6-7 Нм, винты должны быть утоплены относительно плоскости полупетли.

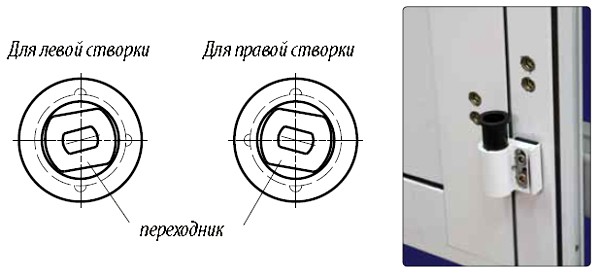

Установить в полупетлю 11 втулку 7, совмещая выступы на втулке с пазами в полупетле. Втулка для створки правого открывания имеет маркировку «R», для левого – « L».

Далее установить шайбу 6 и вставить ось 5, зафиксировав конец оси в отверстии переходника втулки.

3. Сборка петли на двери

• Установить в полупетлю и на створку подкладки 14, 15.
• Надеть полупетлю 4 на ось 5.

Монтаж петли с осью-пружиной

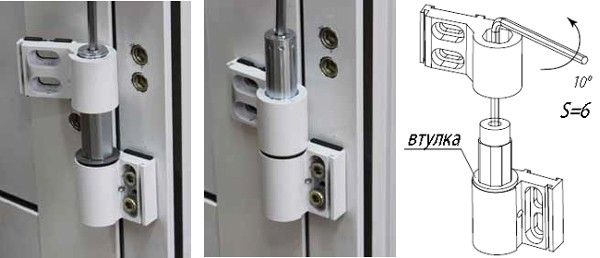

При монтаже петли с осью-пружиной необходимо предварительно взвести пружину оси. Для этого шестигранным ключом S=6 мм нужно отжать ось на 10° (повернуть в сторону открывания двери) и, придерживая ключ в этом положении, опустить полупетлю до упора на шайбу 6. Вернуть ось плавно в исходное положение. Полупетля должна быть плотно прижата к плоскости створки. Вынуть ключ.

Внимание ! Во избежание травм не вынимайте ключ из оси до завершения операции!

• При монтаже петель с осью-демпфером или осью-пустышкой эта операция не требуется.

Монтаж петли с осью-демпфером

• Устанавливая ось-демпфер в полупетлю, необходимо обратить внимание на ориентацию демпфера по отношению к плоскости дверной створки.

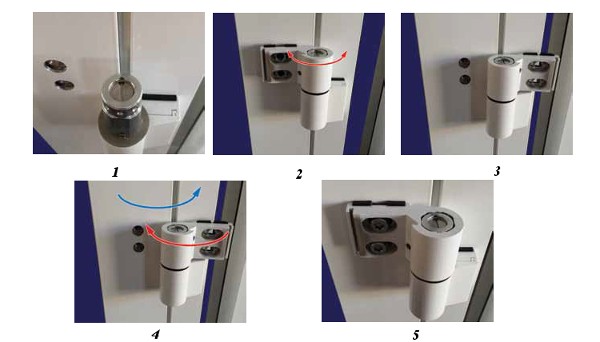

• Правильное положение оси-демпфера – канавка в верхней части должна быть направлена перпендикулярно плоскости двери, точка ориентирована на 12 или 6 часов (фото. 1).

Перед тем, как закрепить верхнюю полупетлю на створке, необходимо проверить правильность настройки оси-демпфера, обеспечивающей корректную работу петли.

Для этого нужно надеть створочную полупетлю на ось-демпфер, плавно повернуть полупетлю по ходу открывания двери на 180° и вернуть в исходное положение.

• Если движение свободное и не требуется чрезмерных усилий – ось-демпфер настроена правильно, можно закреплять верхнюю полупетлю на створке (фото. 2).
• Если ось-демпфер не доворачивается до 180° или не поворачивается совсем – настройки сбиты! Монтаж такой оси приведет к ее поломке.

Для восстановления настройки оси-демпфера:

• Снять створочную полупетлю с оси-демпфера и надеть снова так, как показано на фото 3.
• Повернуть ось-демпфер до упора против хода открывания двери, используя створочную полупетлю как монтажный ключ (фото. 4).
  - синяя стрелка – направление открывания двери;
  - красная стрелка – направление поворота оси-демпфера для восстановления правильной настройки.
  Ось-демпфер настроена правильно.
• Снять полупетлю, установить ее в правильное положение, закрепить на створке (фото. 5).

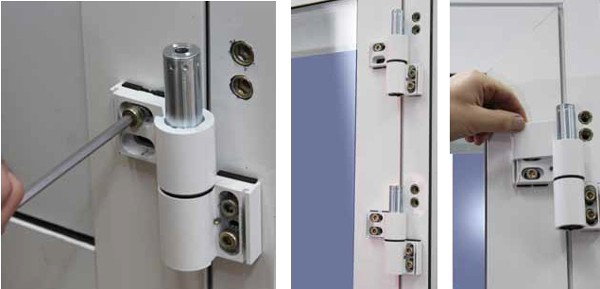

Закрепить полупетлю 4 винтами 10 с шайбами 9. Усилие затяжки винтов 6–7 Нм, винты должны быть утоплены относительно плоскости полупетли. Закрыть полупетлю 4 крышкой 12, зафиксировать крышку винтом 3.

Застопорить ось винтом 2.

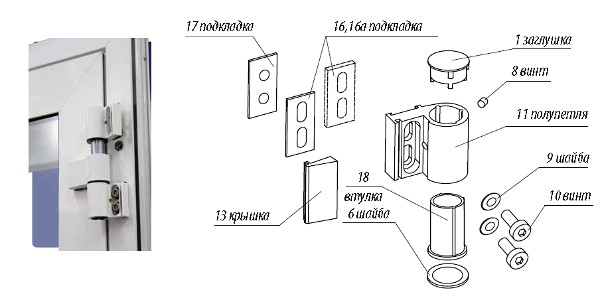

В верхнюю полупетлю 11 вставить втулку 18, совмещая выступы на втулке с пазами в полупетле. На ось 5 надеть шайбу 6 Надеть верхнюю полупетлю 11 на ось и закрепить винтами 10 с шайбами 9. Усилие затяжки винтов 6-7 Нм, винты должны быть утоплены относительно плоскости полупетли.

Закрыть верхнюю и нижнюю полупетли 11 на раме крышками 13, зафиксировать крышки винтом 8. Верхний торец полупетли закрыть заглушкой 1.

Тройная петля собрана.

Примечание: Установку крышек 13 допускается производить на объекте после монтажа двери.
