Петля дверная СТН-1420: инструкция по монтажу и эксплуатации

Дверные петли СТН-1420 - двойные и тройные накладные петли, предназначеннеы для установки на двери из алюминиевых профилей^

• СТН-1420, СТН-1420-04, СТН-1420-05 - двухсекционные петли. Масса створки до 120 кг
• СТН-1420-10, СТН-1420-14, СТН-1420-15 - трехсекционные петли. Масса створки до 150 кг

В конструкции данных петель использован подшипник, предотвращающий преждевременный износ эксцентриковой втулки, что обеспечивает плавность хода дверной створки.

Конструктивные особенности петель СТН-1420:

• Полупетли и накладки изготовлены из прессованного алюминия;
• В механизме петли используется упорный подшипниковый узел, который обеспечивает надежную работу петли на весь период гарантийной эксплуатации;
• Крепление спецвинтами исключает провисание петель;

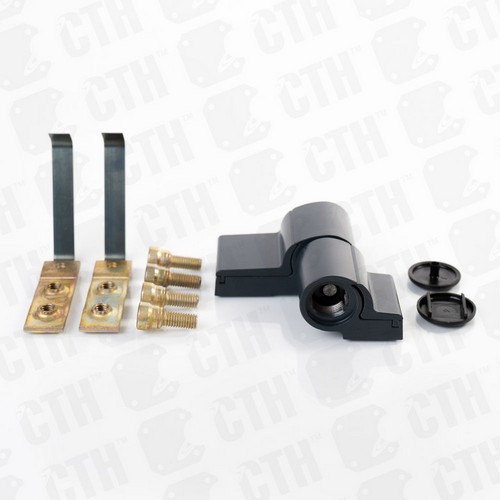

Комплектность дверной петли СТН-1420 (см. рис.1):

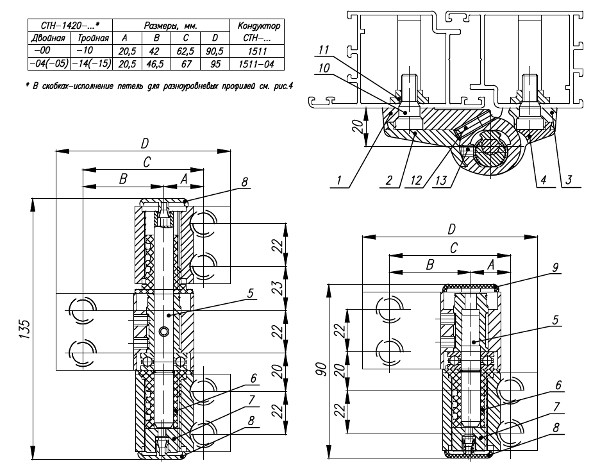

Рис.1 Конструкция петли СТН-1420

1. Определить тип, количество петель и вариант их установки в зависимости от условий эксплуатации двери;

• Важным фактором в определении требуемого типа петель и их количества является правильное определение веса двери, Когда  ведется подсчет, необходимо  включить в расчетный вес, помимо веса самой створки и стеклопакета, также вес комплектующих (замков, ручек и т.д.).
• В тоже время расчетный вес двери должен быть соотнесен и с другими факторами, при этом должны быть сделаны необходимые поправки (см. табл.1).


Таблица 1.

При весе двери (расчетном) до 120 кг допускается применять как двойные, так и тройные петли, причем применение тройных петель предпочтительно для дверей с интенсивной эксплуатацией (см.табл.2). При весе двери от 120 до 150 кг применяются только тройные петли.

Примечание: Установка дополнительных петель необходима для более равномерного прижима двери, а также для увеличения износостойкости петель и не дает увеличения разрешенного веса двери.

Определив расчетный вес двери и размеры створки, с помощью таблицы 2 выбрать вариант установки и количество петель.

Таблица 2.

2. Подобрать петлю по типу открывания двери (левое или правое); При необходимости петли перебрать. Для этого:

• Снять полупетли 3 (рис. 1) с оси 5, втулку 6 и винт 7 переставить на другую сторону полупетли 3; В тройной петле также втулку 6 переставить в верхней полупетле 3 на другую сторону,
• Ослабить стопорные винты 13, снять полупетлю 1 с оси 5 и установить на место обратной стороной, затянуть винты 13 усилием не менее 2,5 Hм;
• Установить полупетлю 3 на ось 5 обратной стороной;

3. По кондуктору СТН-1511 в стойках двери и проема выполнить отверстия сверлом 011мм, согласно рис.1;

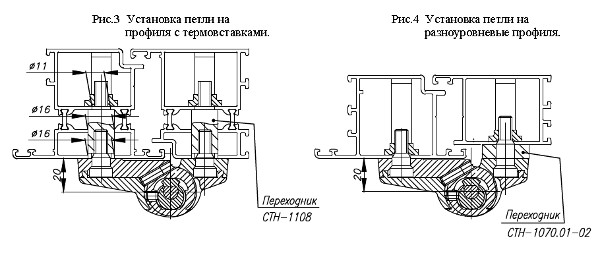

• В профилях, имеющих термовставки, зенкеровать две стенки профиля до размера 016мм (см.рис.3);

4. Установить в стойки двери и проема сухари 11 (рис.1), совместив резьбовые отверстия в сухарях с отверстиями в стойках;

• В профиля, имеющие термовставки, вставить переходники СТН-1108 и затянуть усилием 15...20 HИм;

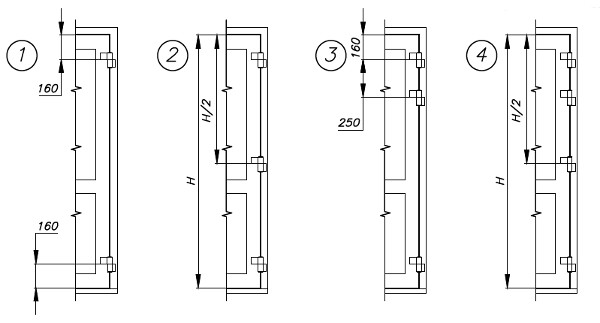

Рис. 2. Варианты установки дверных петель СТН-1420

Для разноуровневых профильных систем предварительно на полупетли 3 приложить переходник СТН-1070.01-02 (см. рис 4);

• 1. Ось в сборе 5 выставить в полупетле 1 в среднем положении и зафиксировать бинтами 13;
• 2. В полупетлях 3 выставить втулки 6 в одно из трех положений для обеспечения нужного прижима см п.3 ниже;
• 3. Установить петли на стойки двери и проема и затянуть винты 10 усилием 20...30Нм;
• 4. Установить на петли накладки 2 и 4 и зафиксировать их винтами 12 (рекомендуется выполнить после регулировки положения двери);
• 5. Установить заглушки 8 и 9 (рекомендуется выполнить после регулирования положения двери);

Регулировка положения двери

1. Положение двери в горизонтальном направлении регулируется вращением оси 5:

• 1.1. Снять верхнюю заглушку 9 (или 8 для тройной петли);
• 1.2. Ослабить винт 12 и снять накладку 2;
• 1.3. Ослабить винты 13, и вращая ось 5, добиться оптимального положения, затянуть винты 13;
• 1.4. Установить верхнюю заглушку, накладку 2 и затянуть винт 12;

2. Положение двери в вертикальном направлении регулируется вращением винта 7:

• 2.1. Снять нижнюю заглушку 8;
• 2.2. Вращая бинт 7, добиться оптимального положения;
• 2.3. Устанобить нижнюю заглушку 8;

3. Прижим двери регулируется перестановкой втулки 6:

• риска параллельна полотну двери - нейтральное положение;
• положение втулка "риска от двери" - прижим максимальный (+0,5 мм);
• положение втулки "риска к двери" - прижим минимальный (-0,5 мм).


• Побторная регулировка не требуется, тем не менее, вследствие непредвиденных обстоятельств она может потребоваться. Производить повторную регулировку согласно п.7;
• Рекомендуется смазывать упорный подшипник качения смазкой Литол-24 с периодичностью 1 раз в 3 года. Для этого снять створку, ослабить винты 12, снять крышки2, ослабить винты 13 вынуть оси в сборе и заложить в подшипники смазку. Сборку производить в обратной последовательности.
• Внимание: не закладывайте смазку между осью 5 и втулкой 6, поскольку эта пара трения не требует смазки.

Гарантийные обязательства

• Изготовитель гарантирует работу изделия б течение 24 месяцев со дня продажи;
• Изготовитель не несет ответственность за ненадежную работу или повреждение деталей фурнитуры, если это вызвано несоблюдением установленных правил и инструкций по монтажу.
