Петля дверная СТН-2369

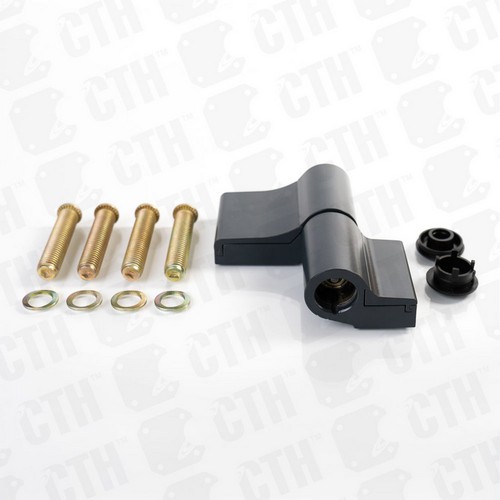

Петля дверная СТН 2369 - двойная или тройная накладная петля с анкерным креплением для установки на двери из алюминиевых профилей "теплой" серии с терморазъемом. Анкерные болты идут в комплекте. В конструкции петли применены 2 стальных подшипника -
радиальный и осевой.

Технические данные:

Диапазон регулирования перемещения двери в горизонтальном направлении ±5мм
Диапазон регулирования перемещения двери в вертикальном направлении ±3мм
Диапазон регулирования прижима двери ±0,6мм
Грузоподъемность двойные петли до 90кг, тройные петли до 120 кг
Климатическое исполнение изделия УХП 1 по ГОСТ 15150
Эксплуатационный ресурс составляет не менее 1 000 000 циклов "открывания-закрывания"

Конструктивные особенности:

Полупетли и накладки изготовлены из прессованного алюминия
В механизме петли используется радиально-упорный подшипниковый узел, который обеспечивает надежную работу петли СТН-2369 на весь период гарантийной эксплуатации

Комплектность (см. рис.1)

Позиция	Наименование	Кол-во		Позиция	Наименование	Кол-во
Позиция	Наименование	Двойная	Тройная	Позиция	Наименование	Кол-во
1	Полупетля	1	1	11	Винт	2	3
2	Накладка	1	1	12	Винт	4	6
3	Шайба	4	6	13	Подшипник	1	1
4	Полупетля	1	2	14	Подшипник	1	1
5	Накладка	1	2	15	Шайба	1	1
6	Ось	1	1	16	Шайба	1	1
7	Втулка	1	2	17	Втулка	-	1
8	Заглушка	1	2		Ключ монтажный	1	1
9	Заглушка	1	-		Инструкция	1	1
10	Винт	1	1

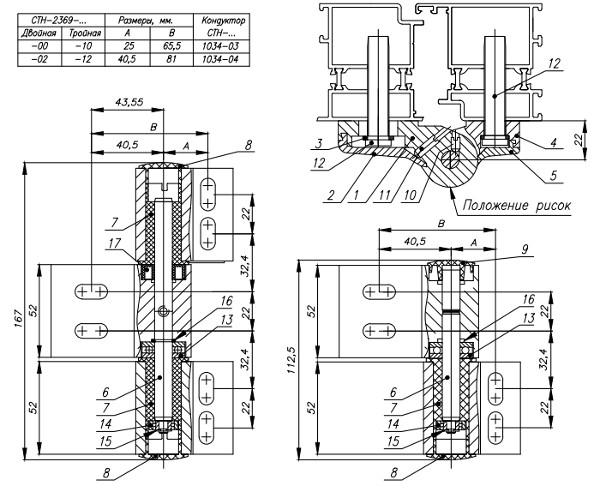

Рис.1 Конструкция петли

Подготовка к монтажу

1. Определить тип, количество петель и вариант их установки в зависимости от условий эксплуатации двери

Важным фактором в определении требуемого типа петель и их количества является правильное определение веса двери. Когда ведется подсчет, необходимо включить в расчетный вес, помимо веса самой створки и стеклопакета, также вес комплектующих (замков, ручек и т.д.).

В тоже время расчетный вес двери должен быть соотнесен и с другими факторами, при этом должны быть сделаны необходимые поправки (см. табл.1).

Таблица 1.

Фактор	Поправка на вес
Двери оборудованы доводчиком	+20%
Двери оборудованы доводчиком, с фиксацией в открытом положении	+50%
Двери подвержены сильным ветровым нагрузкам	+ 10%
Двери могут быть подвержены дополнительным физическим нагрузкам	+ 10%

При весе двери (расчетном) до 90 кг допускается применять как двойные, так и тройные петли, причем применение тройных петель предпочтительно для дверей с интенсивной эксплуатацией (см.табл.2). При весе двери от 90 до 120 кг применяются только тройные петли.

Примечание: Установка дополнительных петель необходима для более равномерного прижима двери, а также для увеличения износостойкости петель и не дает увеличения разрешенного веса двери.

Определив расчетный вес двери и размеры створки, с помощью таблицы 2 выбрать вариант установки и количество петель.

Таблица 2.

Частота эксплуатации	Кол. открываний в день	Расположение двери	Максимальные размеры створки (НхВ), мм	Кол. монтируемых петель, шт	Вариант установки см. рис.2
Ограниченное и среднее	0-350	В жилых домах, коммерческих и промышленных объектах без интенсивного использования	2100x1250	2	1
Ограниченное и среднее	0-350		2500x1250	3	2
Интенсивное	351-4000	Основные входы в жилые дома, помещения общественных зданий и магазинов	2100x1250	3	3
Интенсивное	351-4000		2500x1250	4	4

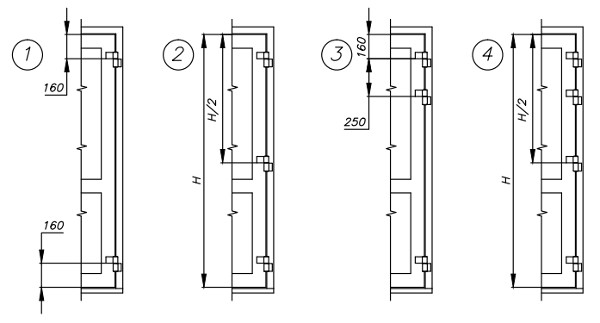

Рис. 2. Варианты установки петель

2. Подобрать петлю по типу открывания двери (левое или правое); При необходимости петли перебрать. Для этого:

Снять полупетли 4 (рис.1) с оси 6. В тройной петле втулку 7 переставить в верхней полупетле 4 на другую сторону,
Ослабить стопорный винт 10, снять полупетлю 1 с оси 6 и установить на место обратной стороной, затянуть винт 10 усилием не менее 2,5 Нм
Установить полупетлю 4 на ось 6 обратной стороной

3. По кондуктору СТН-1034 в стойках двери и проема выполнить отверстия сверлом Ø11мм, согласно рис.1

Монтаж петель СТН-2369

Установить в полупетлю 1 и 4 шайба 3 (рисками вниз) и винта 12
Установить петлю на стойку двери и затянуть винты 12 усилием 20...30 Нм
Установить на петлю накладки 2 и 5 и затянуть винты 11 (рекомендуется выполнить после регулировки положения двери)
Установить заглушки 8 и 9 (рекомендуется выполнить после регулировки положения двери)

Регулировка положения двери

1. Регулировка положения двери в горизонтальном направлении:

Ослабить винт 11, снять накладку 2
Ослабить винты 12 и, перемещая полотно двери в горизонтальном направлении, добиться оптимального положения, затянуть винты 12;
Установить накладку 2 и затянуть винт 11

2. Регулировка положения двери в вертикальном направлении:

Ослабить винты 11, снять накладку 5 на всех петлях
Ослабить винты 12 на всех петлях двери и, перемещая полотно двери в вертикальном направлении, добиться оптимального положения, затянуть винты 12
Установить накладки 5 и затянуть винты 11

3. Регулировка прижима двери:

Снять заглушки 8 и, вращая с помощью монтажного ключа втулки 7, добиться оптимального прижима двери, причем в тройной петле верхнюю и нижнюю втулку выставить в одинаковые положения
Установить заглушки 8 на место

Примечание: Втулка 7 имеет 4 положения, которое определяются по рискам на ее видимой части. Если в сторону наблюдателя (рис.2) направлена двойная риска, то прижим максимальный (+0,6мм), если одиночная риска - прижим минимальный (-0,6мм), если риски направлены в стороны - прижим средний.

Техническое обслуживание

Повторная регулировка не требуется, тем не менее, вследствие непредвиденных обстоятельств она может потребоваться. Производить повторную регулировку согласно п."Регулировка положения двери".

Рекомендуется смазывать упорный подшипник качения смазкой Литол-24 с периодичностью 1 раз в 3 года. Для этого снять заглушки 9, ослабить винты 10 на всех петлях, снять створку и заложить в подшипники смазку. Поставить створку на место, затянуть винты и установить заглушки.

Внимание: не закладавайте смазку между осью 6 и втулкой 7, поскольку эта пара трения не требует смазки.

Изготовитель не несет ответственность за ненадежную работу или повреждение деталей фурнитура, если это вызвано несоблюдением установленных правил и инструкций по монтажу.
