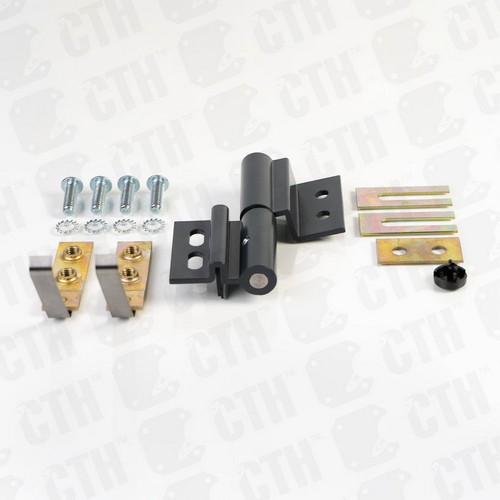

Петля роликовая СТН-2746

Петля роликовая СТН-2746 предназначена для алюминиевых дверей с массой створки до 80 кг (для двухсекционных петель) или до 100 кг (для трехсекционных петель). Системы холодных профилей с открытием наружу и внутрь. Системы теплых профилей с открытием наружу. Данная дверная петля устанавливается в зазор между рамой и створкой.

Технические данные:

• Диапазон регулирования перемещения двери в горизонтальном направлении ± 1,5мм
• Диапазон регулирования перемещения двери в вертикальном направлении ±3мм
• Диапазон регулирования прижима двери ±0,5мм (только для двойной петли)
• Грузоподъемность (расчетной вес двери см.п.5.1) двойное петли до 80кг, тройное петли до 100 кг
• Климатическое исполнение изделия УХЛ 1 по ГОСТ 15150
• Эксплуатационный ресурс составляет не менее 500 000 циклов

Конструктивные особенности:

• Полупетли изготовлены из экструдированного алюминия, ось – из нержавеющей стали
• В механизме петли используются пластиковое заглушки и втулки, которая обеспечивает надежную работу петли на весь период гарантийной эксплуатации
• Крепежные винты выполнены из стали с использованием термообработки
• Закладные и регулировочные пластины выполнены из стали с защитным гальваническим покрытием

Петля роликовая СТН-2746 имеет эксцентриковую регулировку по прижиму ± 1 мм, которую можно выполнить не снимая дверной створки. В конструкции петли используется износостойкая пара трения сталь-полиамид.

Для точного монтажа петель разработан специальный шаблон.

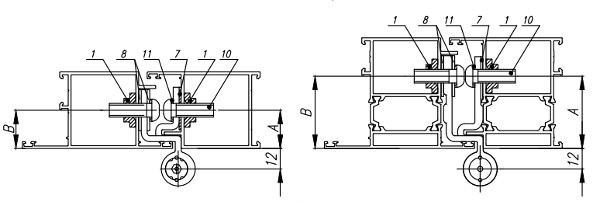

Рисунок 1. Установка петель в алюминиевые профиля

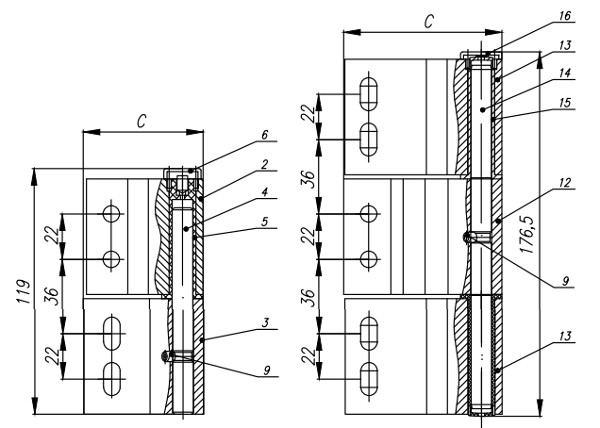

Рисунок 2. Вид общий

1. Просверлить отверстия согласно указанных размеров

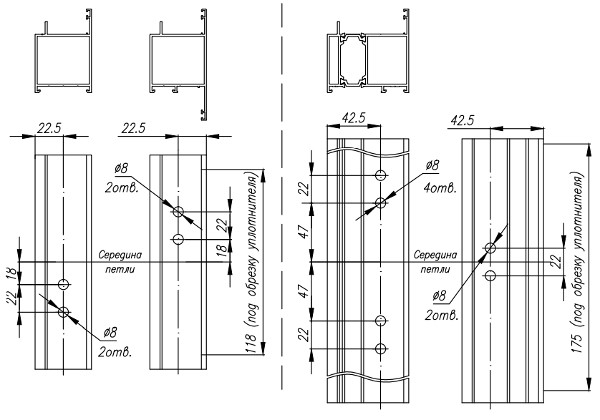

Рисунок 3. Подготовка профилей под установку петель

1. Определить тип, количество петель и вариант их установки в зависимости от условий эксплуатации двери

Важным фактором в определении требуемого типа петель и их количества является правильное определение массы двери. Когда  ведется подсчет, необходимо  включить в расчетную массу, помимо массы самой створки и стеклопакета, также масса комплектующих (замков, ручек и т.д.).

В тоже время расчетный вес двери должен быть соотнесен и с другими факторами, при этом должны быть сделаны необходимые поправки (см. табл.1).

Таблица 1

При массе двери (расчетном) до 80 кг допускается применять как двойные, так и тройные роликовые петли, причем применение тройных петель предпочтительно для дверей с интенсивной эксплуатацией (см. табл. 2). При массе двери от 80 до 100 кг применяются только тройные петли.

Примечание: Установка дополнительных петель необходима для более равномерного прижима двери, а также для увеличения износостойкости петель и не дает увеличения разрешенной массы двери.

Определив расчетную массу двери и размеры створки, с помощью таблицы 2 выбрать вариант установки и количество петель.

Таблица 2

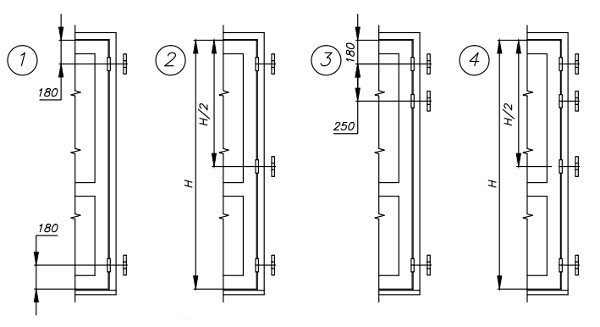

Рисунок 4. Варианты установки петель

2. Подобрать петлю по типу открывания двери (левое или правое). При необходимости петли перебрать.

3. По кондуктору СТН-2766 в стойках двери и проема выполнить отверстия сверлом 08мм, согласно рис. 3.

4. Установить в стойки двери и проема сухари 1 (рис.1), совместив резьбовые отверстия в сухарях 1 с отверстиями в стойках.

5. Подрезать уплотнитель на створке согласно размеров на рисунке 3.

1. Установить рамную полупетлю 3 (13) (нижнюю для тройной петли), совместив отверстия в закладном сухаре 1 с пазами полупетли 3 (13), предварительно подложить под полупетлю 3 (13) подкладную пластину 7, не затягивать винты 10 до упора.

2. Установить створочную полупетлю 2 (12), совместив отверстия в закладном сухаре 1 с отверстиями полупетли, не затягивать винты 10 до упора.

3. Прижать до упора к профилю створочную часть петли 2 (12).

4. Для двойной петли совместить рамную 3 и створочную 2 части петли, вставить ось 4 и зафиксировать ее упорным винтом 9 в створочной полупетле 2.

4.1. Для тройной петли закрепить ось 14 в створочной части петли 12 винтом 9, далее "надеть" створку двери путем совмещения оси 12 со втулкой 15 на нижней полупетле 13, после чего установить вторую (верхнюю) рамную полупетлю 12 согласно п. 1.

5. Затянуть крепежные винты 10 на створке и раме до конца усилием 15...20 Н*м.

5.1. Перед затяжкой винтов 10 подложить две регулировочные пластины 8 с пазами.

6. Для тройной петли установить оставшуюся рамную полупетлю 13 согл. п.6.1, винты 10 затянуть до упора.

7. Установить заглушки 6 (16).

1. Регулировка положения двери в горизонтальном направлении:

• 1.1. Ослабить крепежные винты М8х25 (10) на створочной полупетле 2(12)
• 1.2. Переустановить необходимым образом две регулировочные пластины 8 с пазами
• 1.3. Затянуть крепежные винты 10 до конца усилием 15...20 Н*м

2. Регулировка положения двери в вертикальном направлении:

• 2.1. Ослабить крепежные винты М8х25 (10) на рамных полупетлях
• 2.2. Выставить необходимое положение створки относительно рамы
• 2.3. Затянуть крепежные винты 10 до конца усилием 15...20 Н*м

3. Регулировка прижима двери (только для двойной петли):

• 3.1. Снять заглушку 6
• 3.2. При помощи шестигранника S=5мм произвести необходимую регулировку прижима створки
• 3.3. Установить заглушку 6

1. Повторная регулировка не требуется, тем не менее, вследствие непредвиденных обстоятельств она может потребоваться. Производить повторную регулировку согласно пункту "Регулировка положения двери".

2. Внимание: для обеспечения высоких эксплуатационных свойств изделия, производить смазку пары трения "ось 4(14) - втулка 5(15)" Марка смазочного материала -  Castrol Орtitemp LG2 или аналогичные по составу и эксплуатационным свойствам.

Изготовитель не несет ответственность за ненадежную работу или повреждение деталей фурнитуры, если это вызвано несоблюдением установленных правил и инструкций по монтажу.
