СТН-1850-50

Фурнитура СТН-1850-50 предназначена для установки на поворотные окна, изготовленные из алюминиевых профилей, имеющие следующие параметры:

• Система профилей и тип фурнитурного паза – Европаз
• Высота створки FH = 350…2400 мм
• Ширина створки FB= 350…1600 мм
• Масса створки – до 70 кг, до 90 кг или до 130 кг ( зависит от комплектации петель).

Климатическое исполнение поворотной фурнитуры – УХЛ2 по ГОСТ 15150-69.

Поворотная фурнитура СТН 1850-50 предназначена для эксплуатации в районах с умеренным и холодным климатом со среднегодовыми значениями температуры от -60º С до +45º С, установленные под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха.

Срок службы фурнитуры – 10 лет или не менее 25 000 циклов «открывание – закрывание».

Состав комплекта поворотной фурнитуры СТН 1850-50:

Далее в инструкции применяются следующая терминология и условные обозначения:

• Рама – неподвижная часть оконного блока
• Створка – подвижная часть оконного блока
• Система профилей – совокупность размеров сопряжения рамного и створочного профилей (см. рис.)
• FH - высота створки
• FB - ширина створки
• GH - высота установки ручки от нижнего края створки

Состав комплектов:

* Планка СТН-2250.04 заказывается отдельно. Тяга соединительная и петли в состав комплектов не входят и заказываются отдельно.

Тяга соединительная НЧП-2903 поставляется длиной по 6 м.

* Планка СТН-2250.04 заказывается отдельно. Тяга соединительная и петли в состав комплектов не входят и заказываются отдельно.

Тяга соединительная НЧП-2903 поставляется длиной по 6 м.

Прежде чем приступать к монтажу фурнитуры СТН 1850-50, необходимо выполнить обработку створки:

Для корректной работы фурнитуры необходимо чтобы размеры, расположение и предельные отклонения элементов окна соответствовали п.4.2 ГОСТ 21519-2003 "Блоки оконные из алюминиевых сплавов". Окна, не удовлетворяющие этим требованиям, должны быть отбракованы.

Перед монтажом НЕОБХОДИМО СМАЗАТЬ внутреннюю часть фурнитурного паза в районе точек запирания смазкой на основе технического вазелина.

Установить подсобранные тяги и механизмы в указанной последовательности.

Внимание: работы по установке-снятию створки окна с петель, а также регулировка и замена деталей фурнитуры, должны выполняться только специалистами.

При монтаже окна или проведении отделочных работ все детали фурнитуры должны быть защищены от попадания мусора или отделочных материалов.

Не реже одного раза в год необходимо проводить следующие работы по техобслуживанию:

• Очистить все наружные элементы фурнитуры от грязи и посторонних предметов.
• Проверить работоспособность и состояние фурнитуры по следующим критериям:
  - Крепление деталей и узлов фурнитуры. Если крепление ослабло, то винт необходимо затянуть или заменить
  - Износ или повреждение деталей и узлов фурнитуры. Поврежденные или изношенные детали необходимо заменять. Для снижения износа нужно регулярно смазывать фурнитуру
  - Легкость хода фурнитуры. Усилие запирания на ручке — не более 5 кг. Легкость хода может быть улучшена смазкой или регулировкой. Не прикладывайте к ручке больших усилий.

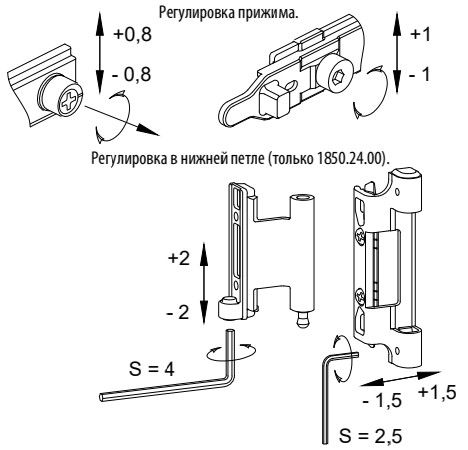

  - Отрегулировать фурнитуру (при необходимости)
• Смазать подвижные части и точки запирания фурнитуры.

Внимание: Для смазки фурнитуры использовать технический вазелин или другие РН-нейтральные составы. Для ухода за окнами следует использовать только те моющие средства, которые не вызывают повреждения защитного слоя фурнитуры. Обычные загрязнения удалять простым мыльным раствором, более сильные — специальными моющими средствами.
