Установка дверных петель СТН-0511

Дверная петля СТН-0511 - накладная двойная (двухсекционная) петля для установки на двери из алюминиевых профилей «холодной» и «теплой» серий. Грузоподъемность данной петли не более 90 кг. При правильной установке и своевременном техническом обслуживании гарантированный период эксплуатации составляет не менее 500000 циклов "открытия-закрытия".

Полупетли и накладки изготовлены из прессованного алюминия. В механизме петли СТН-0511 используется узел трения ось-втулка, который обеспечивает надежную работу петли на весь период гарантийной эксплуатации.

С периодичностью один раз в полгода производить подтяжку крепежных винтов, а также по необходимости производить регулировку
положения створки относительно рамы.

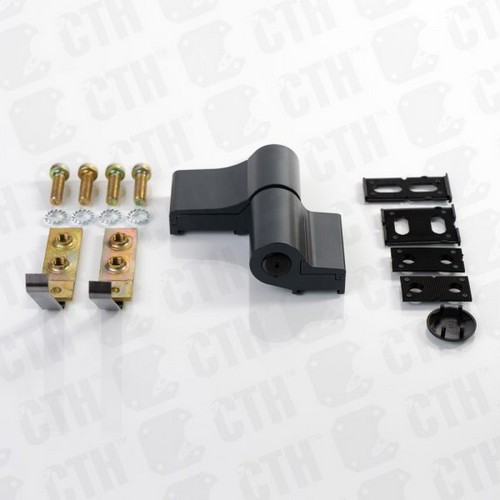

Комплектность дверной петли СТН-0511 (см. рис.1):

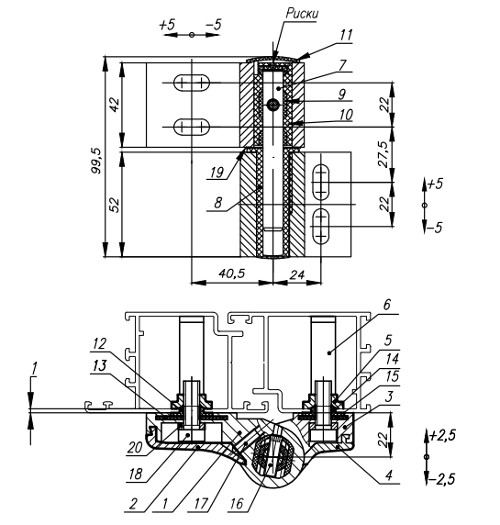

Рис.1 Конструкция петли

1. Определить тип, количество петель и вариант их установки в зависимости от условий эксплуатации двери;

• Важным (фактором в определении требуемого типа петель и их количестба является правильное определение веса двери, Когда  ведется подсчет, необходимо  включить в расчетный вес, помимо веса самой створки и стеклопакета, также вес комплектующих (замков, ручек и т.д.).
• В тоже время расчетный вес двери должен быть соотнесен и с другими факторами, при этом должны быть сделаны необходимые поправки (см. табл.1).

Таблица 1.

Примечание: Установка дополнительных дверных петель необходима для более равномерного прижима двери, а также для увеличения износостойкости петель и не дает увеличения разрешенного веса двери.

Определив расчетный вес двери и размеры створки, с помощью таблицы 2 выбрать вариант установки и количество петель.

Таблица 2.

2. Подобрать петлю по типу открывания двери (левое или правое); При необходимости петли перебрать. Для этого:

• Снять полупетли 1 (рис.1 ) с оси 7;
• Установить полупетлю 1 на ось в обратной стороной;
• По кондуктору СТН-1034 вб стойках двери и проема выполнить отверстия сверлом ø12 мм, согласно рис. 1.

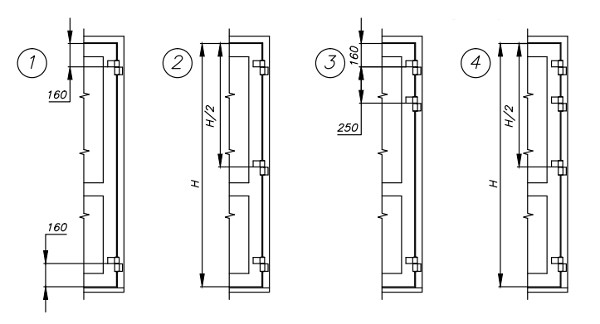

Рис. 2. Варианты установки дверных петель СТН-0511

1. Установить в полупетлю 1 и 3 шайбы 20 и винты 18:

• Установить петлю на стойку двери и затянуть винты 18 усилием 20...30 Нм;
• Установить на петлю накладки 2 и 4 и затянуть винты 17 (рекомендуется выполнить после регулировки положения двери);
• Установить заглушку 11 (рекомендуется выполнить после регулировки положения двери);

2. Регулировка положения двери:

2.1. Регулировка положения двери в горизонтальном направлении;

• Ослабить винты 17, снять наладку 2;
• Ослабить винты 18 и, перемещая полотно двери в горизонтальном направлении, обиться оптимального положения, затянуть винты 18.

2.2. Регулировка положения двери в вертикальном направлении:

• Ослабить винты 17, снять накладку 4 на всех петлях;
• Ослабить винты 18 на всех петлях двери и, перемещая полотно двери в вертикальном направлении, добиться оптимального положения, затянуть винты 18;
• Установить накладки 4 и затянуть винты 17.

2.3. Регулировка прижима двери:

• Снять заглушки 11 и, вращая регулировочный винт 16, добиться оптимального прижима двери;
• Установить заглушки 11 на место.

Повторная регулировка не требует, тем не менее, вследствие непредвиденных обстоятельств она может потребоваться. Производить повторную регулировку согласно п.2;

Внимание: не закладывайте смазку между осью 6 и втулкой 7, поскольку это пара трение не требует смазки;

Гарантийные обязательства:

• Изготовитель гарантирует работу изделий в течение 24 месяца со дня продажи;
• Изготовитель не несет ответственность за ненадежную работу или повреждение деталей фурнитуры, если это вызвано несоблюдением установленных правил и инструкций по монтажу.
