Установка дверных ручек СТН-1565

Дверные ручки серии СТН-1565 представляют собой комбинированные офисные ручки, состоящих из кронштейна и основной части. Кронштейн изготовлен из профилированного алюминия, основная часть выполнена из алюминиевой трубы овального сечения.

Установка дверных ручек СТН-1565 производится на алюминиевые и пластиковые двери (ПВХ) толщиной от 40 до 79 мм.

В створке двери просверлить необходимое количество отверстий D11 мм согласно расстоянию между кронштейнами.

Внимание! Расположение отверстий относительно края створки подбирать так, чтобы ручка не мешала закрыванию двери.

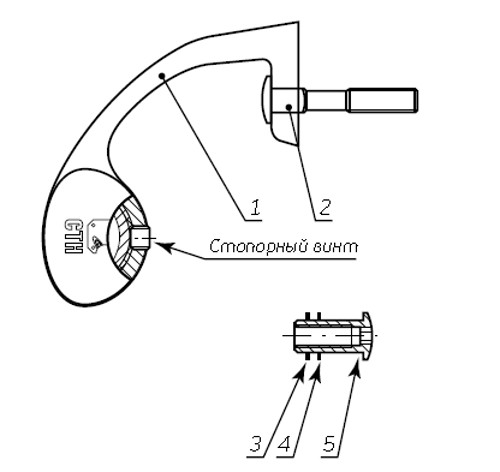

В кронштейны наружной ручки 1 вставить винты 2.

На гайки 5 надеть волнистые шайбы 4 и шайбы 3.

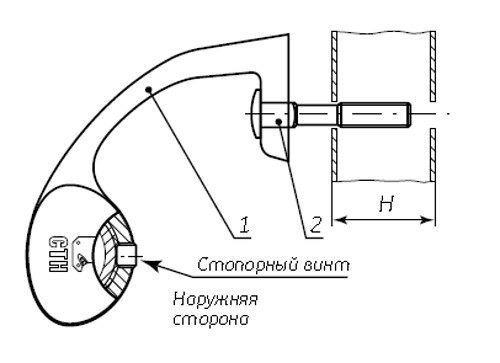

Вставить подсобранную ручку 1 в отверстия двери с наружной стороны. При необходимости ослабить стопорный винт на кронштейне и отцентрировать кронштейн относительно отверстия.

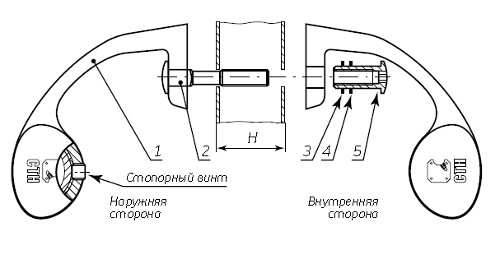

С внутренней стороны двери приставить внутреннюю ручку 2 и наживить гайки 5 на винты 2.

Затянуть гайки 5 шестигранным ключом.

Крепление ручки ослабло – подтянуть крепление с помощью гаек 5.
